آموزش ساخت دستگاه پرکن مایعات

ساخت دستگاه پرکن مایعات به صورت دستی و با بودجه‌ای محدود، راهکاری عملی برای کارآفرینان کوچک و علاقه‌مندان به مهندسی است که می‌خواهند خط تولید خود را راه‌اندازی یا دانش فنی خود را توسعه دهند. این رویکرد به شما امکان می‌دهد تا با تمرکز بر نیازهای خاص خود، دستگاهی کارآمد و مقرون‌به‌صرفه بسازید و از هزینه‌های بالای خرید نمونه‌های صنعتی گران‌قیمت پرهیز کنید. در این مقاله، گام به گام اصول و روش‌های ساخت یک دستگاه پرکن مایعات ساده را بررسی خواهیم کرد تا شما نیز بتوانید با موفقیت این پروژه را به انجام برسانید.

در صنایع گوناگون، از مواد غذایی و دارویی گرفته تا بهداشتی و شیمیایی، دستگاه‌های پرکن مایعات نقش حیاتی در بسته‌بندی دقیق و بهداشتی محصولات ایفا می‌کنند. این ماشین‌آلات، کار پر کردن مایعات در بطری‌ها، ظروف و بسته‌بندی‌های مختلف را با سرعت و دقت بالا انجام می‌دهند و ستون فقرات هر خط تولید مایعات به شمار می‌روند. با این حال، خرید یک دستگاه پرکن صنعتی اغلب با سرمایه‌گذاری قابل توجهی همراه است که ممکن است برای کسب‌وکارهای نوپا، کارآفرینان خرد یا افرادی که به دنبال پروژه‌های آموزشی و پژوهشی هستند، مقرون‌به‌صرفه نباشد. اینجاست که ایده ساخت یک دستگاه پرکن مایعات ساده و کارآمد، به عنوان یک راه‌حل هوشمندانه و عملی مطرح می‌شود.

این راهنمای جامع، پاسخی به نیاز آن دسته از مخاطبانی است که می‌خواهند با استفاده از دانش اولیه مکانیک و الکترونیک، و با تکیه بر قطعات موجود و مقرون‌به‌صرفه، یک دستگاه پرکن مایعات برای خود بسازند. ما در این مسیر، از تشریح اصول بنیادی و انتخاب مکانیزم مناسب گرفته تا معرفی جامع قطعات و ابزار مورد نیاز و ارائه مراحل گام به گام ساخت و مونتاژ را پوشش خواهیم داد. هدف نهایی، توانمندسازی شما برای ساخت دستگاهی است که نه تنها نیازهای عملی‌تان را برآورده کند، بلکه درک عمیق‌تری از عملکرد این ماشین‌آلات را نیز برایتان به ارمغان آورد.

فصل اول: آشنایی با مبانی دستگاه‌های پرکن مایعات

پیش از آنکه وارد جزئیات ساخت یک دستگاه پرکن مایعات شویم، درک اصول اولیه و چرایی اهمیت این دستگاه‌ها ضروری است. دستگاه‌های پرکن، نقش محوری در فرایند تولید و بسته‌بندی محصولات مایع دارند و تضمین‌کننده کیفیت، بهداشت و دقت در عرضه کالاها به بازار هستند.

دستگاه پرکن مایعات چیست؟

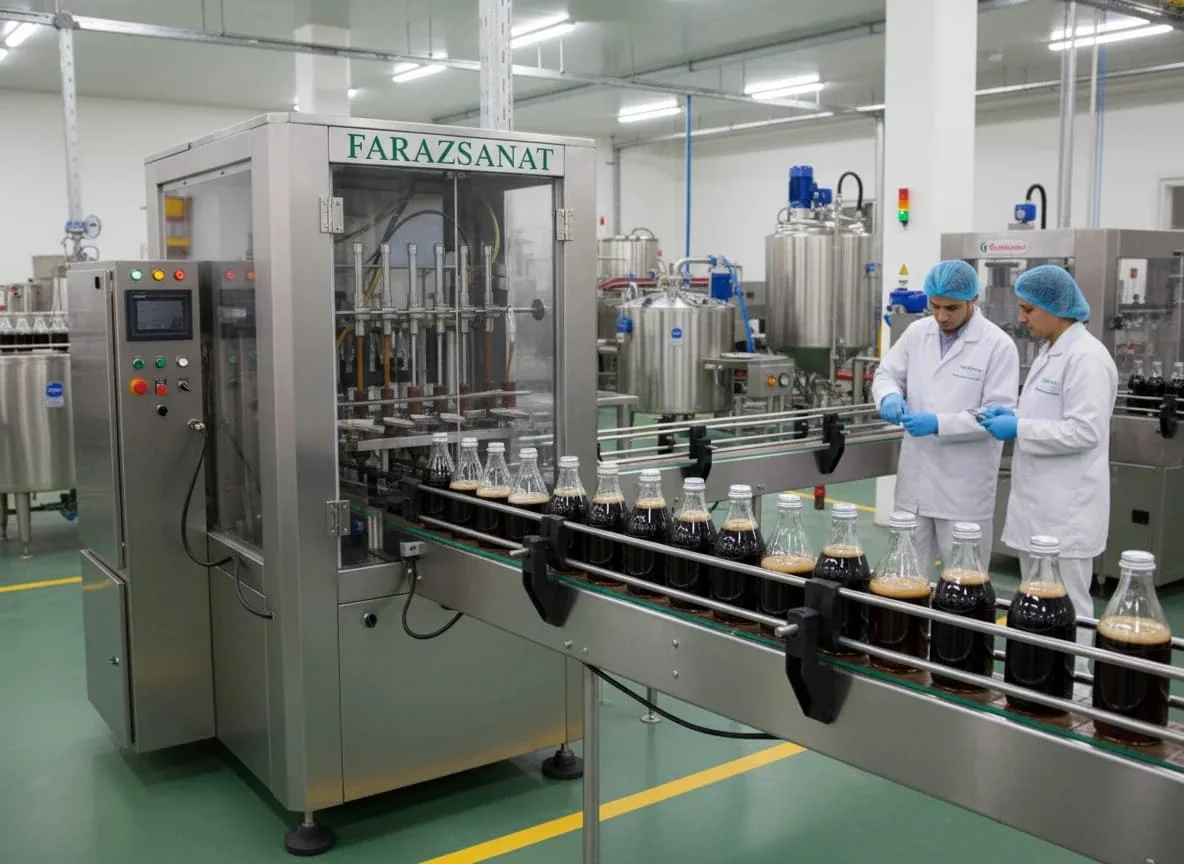

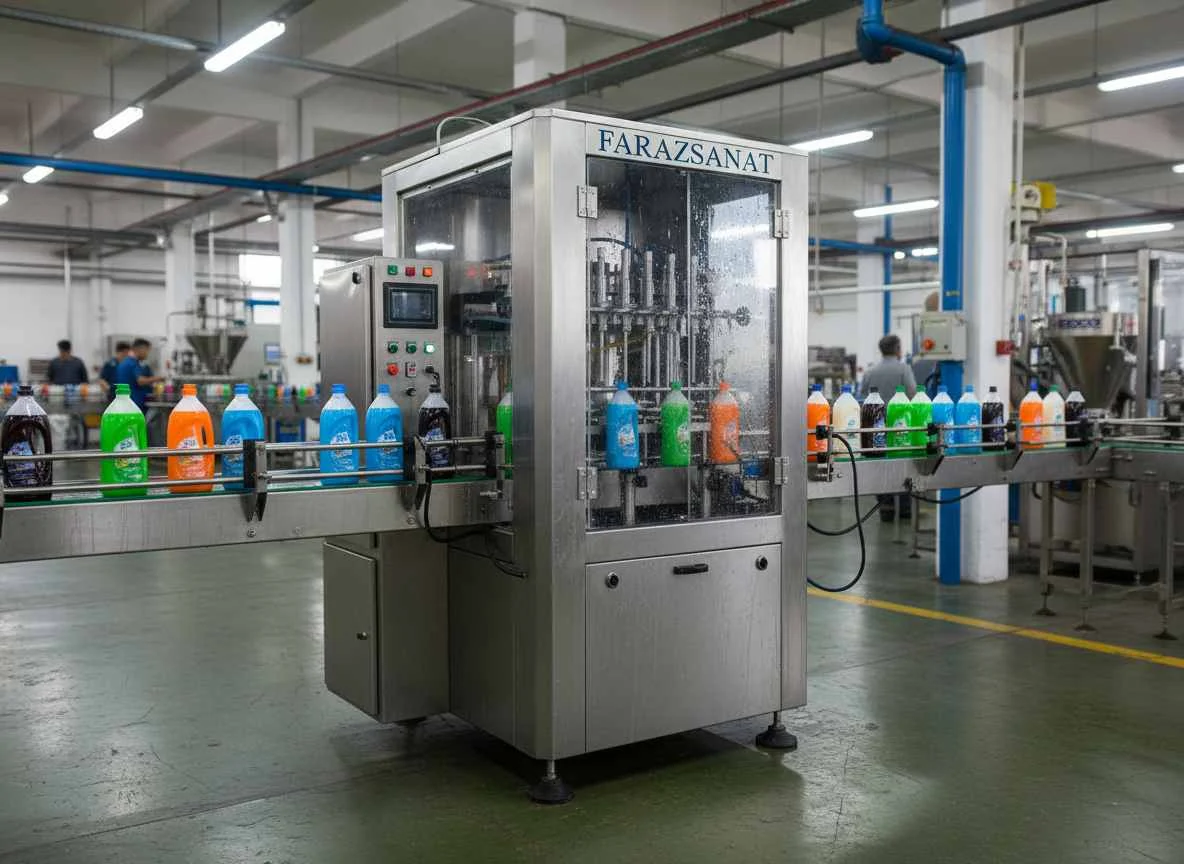

یک دستگاه پرکن مایعات، سیستمی مکانیکی است که برای انتقال حجم مشخصی از مایع به درون ظرفی خاص طراحی شده است. این فرآیند می‌تواند از پر کردن بطری‌های آب آشامیدنی در مقیاس وسیع تا بسته‌بندی محصولات دارویی حساس را شامل شود. دقت در حجم، سرعت بالا، حفظ بهداشت و جلوگیری از هدر رفتن محصول، از مهم‌ترین ویژگی‌هایی است که از یک دستگاه پرکن انتظار می‌رود.

کاربردهای این دستگاه‌ها بسیار گسترده است. در صنایع غذایی، برای پر کردن نوشیدنی‌ها، روغن‌ها، سس‌ها و محصولات لبنی استفاده می‌شوند. در صنایع دارویی، برای پر کردن شربت‌ها، قطره‌ها و مایعات تزریقی به کار می‌روند. صنایع بهداشتی و آرایشی نیز برای بسته‌بندی شامپو، صابون مایع، عطر و لوسیون به این دستگاه‌ها متکی هستند. حتی در صنایع شیمیایی، برای پر کردن مواد پاک‌کننده، حلال‌ها و رنگ‌ها، از انواع تخصصی این دستگاه‌ها بهره‌برداری می‌شود. این تنوع در کاربرد، اهمیت تسلط بر اصول کار و ساخت این ماشین‌آلات را دوچندان می‌کند.

چرا به فکر ساخت دستگاه پرکن مایعات باشیم؟

تصمیم به ساخت یک دستگاه پرکن مایعات به جای خرید آن، می‌تواند دلایل قانع‌کننده‌ای داشته باشد. یکی از اصلی‌ترین انگیزه‌ها، صرفه‌جویی در هزینه‌ها است. دستگاه‌های پرکن صنعتی، به خصوص نمونه‌های تمام اتوماتیک با ظرفیت بالا، قیمت‌های بسیار بالایی دارند که اغلب خارج از توان مالی کسب‌وکارهای کوچک یا پروژه‌های دانشجویی است. با ساخت دستی، می‌توانید با کسری از این هزینه، دستگاهی متناسب با نیازهای خود بسازید.

مزیت دیگر، امکان سفارشی‌سازی کامل است. دستگاه‌های آماده ممکن است دقیقاً با ابعاد ظروف شما، نوع مایع مورد نظر یا سرعت تولیدتان سازگار نباشند. با ساخت خودتان، می‌توانید دستگاه را به گونه‌ای طراحی کنید که کاملاً با شرایط خاص شما منطبق باشد. این انعطاف‌پذیری، در محیط‌های تولیدی کوچک که نیازهای منحصربه‌فردی دارند، بسیار ارزشمند است. از سوی دیگر، فرایند ساخت، یک تجربه یادگیری عملی بی‌نظیر را فراهم می‌کند. این پروژه نه تنها مهارت‌های فنی شما را در زمینه‌های مکانیک، الکترونیک و اتوماسیون افزایش می‌دهد، بلکه اعتماد به نفس شما را برای حل مسائل پیچیده‌تر نیز تقویت می‌کند. این دانش و تجربه عملی، می‌تواند پایه و اساس نوآوری‌های آتی شما در صنعت باشد. فراز صنعت نیز با توجه به اهمیت این دانش عملی، همواره بر تقویت مهارت‌های مهندسی و کارآفرینی در جامعه تأکید دارد.

انواع کلی مکانیزم‌های پرکن: معرفی و بررسی

دستگاه‌های پرکن مایعات، بسته به نوع مایع (رقیق یا غلیظ)، دقت مورد نیاز، و سرعت پر کردن، از مکانیزم‌های مختلفی استفاده می‌کنند. شناخت این مکانیزم‌ها، در انتخاب روش مناسب برای ساخت دستی، گام نخست است.

1. پرکن ثقلی (Gravimetric Filler): این نوع دستگاه از نیروی جاذبه برای پر کردن ظروف استفاده می‌کند. مایع از مخزنی که در ارتفاعی بالاتر از ظروف قرار گرفته، به وسیله لوله‌ها و نازل‌ها به سمت پایین جریان می‌یابد و ظرف را پر می‌کند. سادگی طراحی و عدم نیاز به پمپ‌های پیچیده، آن را به گزینه‌ای عالی برای مایعات رقیق مانند آب، عرقیجات، آبمیوه‌های رقیق و محلول‌های ساده تبدیل کرده است. دقت پر کردن در این روش به سطح مایع در مخزن و زمان باز بودن شیر کنترل بستگی دارد.
2. پرکن پمپی (Pump Filler): در این مکانیزم، یک پمپ (مانند پمپ دنده‌ای، دیافراگمی یا پریستالتیک) وظیفه انتقال و دوزینگ مایع را بر عهده دارد. پمپ، مایع را از مخزن مکش کرده و به نازل‌ها منتقل می‌کند. این روش برای طیف وسیع‌تری از مایعات، از رقیق تا نیمه‌غلیظ مانند روغن‌ها، شوینده‌ها، شامپوها و سس‌های رقیق مناسب است. کنترل حجم در پرکن‌های پمپی معمولاً با تنظیم زمان کارکرد پمپ یا تعداد دور آن (در پمپ‌های دنده‌ای/پریستالتیک) انجام می‌شود که می‌تواند دقت بالاتری را نسبت به روش ثقلی ارائه دهد.
3. پرکن سیلندر پیستونی (Piston Filler): این دستگاه‌ها با استفاده از یک سیلندر و پیستون، حجم دقیقی از مایع را مکش کرده و سپس آن را به داخل ظرف تزریق می‌کنند. این روش بالاترین دقت را در پر کردن، به خصوص برای مایعات غلیظ و چسبناک مانند عسل، رب، خمیرها و کرم‌ها ارائه می‌دهد. به دلیل پیچیدگی مکانیکی بیشتر و نیاز به تلورانس‌های ساخت دقیق، ساخت یک دستگاه پرکن سیلندر پیستونی به صورت دستی و با ابزارهای اولیه، دشوارتر است و معمولاً نیاز به تخصص و تجهیزات پیشرفته‌تری دارد. بنابراین، برای شروع، تمرکز بر روی مدل‌های ثقلی یا پمپی ساده، انتخاب هوشمندانه‌تری خواهد بود.

فصل دوم: انتخاب مکانیزم مناسب برای ساخت

انتخاب مکانیزم صحیح، اولین گام و شاید مهم‌ترین تصمیم در فرآیند ساخت دستگاه پرکن مایعات باشد. این انتخاب باید بر اساس نوع مایعی که قصد پر کردن آن را دارید، دقت مورد نیاز، بودجه و سطح دانش فنی شما انجام شود. در این بخش، به بررسی دقیق‌تر مکانیزم‌های پرکاربرد برای ساخت دستی می‌پردازیم.

پرکن ثقلی (Gravimetric Filler)

مکانیزم پرکن ثقلی، ساده‌ترین و اقتصادی‌ترین گزینه برای ساخت یک دستگاه پرکن مایعات خانگی یا کارگاهی کوچک است. اصل کار این دستگاه بر پایه استفاده از نیروی گرانش زمین استوار است؛ مایع از یک مخزن بالادست به سمت پایین و درون ظروف هدف جریان می‌یابد.

اصل کار و اجزا

مخزن اصلی نگهداری مایع در ارتفاعی بالاتر از سطح قرارگیری ظروف قرار می‌گیرد. با باز شدن یک شیر کنترل دستی یا برقی در انتهای نازل، مایع به دلیل اختلاف ارتفاع و نیروی جاذبه به درون ظرف جاری می‌شود. کنترل حجم پر شده معمولاً با زمان‌بندی باز بودن شیر انجام می‌گیرد. به این معنی که برای پر کردن یک حجم مشخص، شیر برای مدت زمان معینی باز نگه داشته می‌شود.

مزایا و معایب برای ساخت دستی

• مزایا:
  • سادگی ساخت: نیاز به قطعات مکانیکی و الکترونیکی پیچیده ندارد.
  • هزینه پایین: قطعات مورد نیاز (مخزن، لوله، شیر) نسبتاً ارزان هستند.
  • نگهداری آسان: به دلیل سادگی مکانیزم، نگهداری و عیب‌یابی آن راحت است.
  • مناسب برای مایعات رقیق: بهترین عملکرد را برای مایعات با ویسکوزیته پایین (مانند آب، عرقیجات، محلول‌های شیمیایی رقیق) دارد.
• معایب:
  • دقت کمتر: دقت پر کردن می‌تواند تحت تأثیر عواملی مانند نوسانات سطح مایع در مخزن، دمای مایع و فشار اتمسفر قرار گیرد.
  • عدم مناسبت برای مایعات غلیظ: برای مایعات غلیظ، چسبناک یا حاوی ذرات، سرعت جریان بسیار کند شده یا حتی متوقف می‌شود.
  • نیاز به نظارت مداوم: برای حفظ دقت، سطح مایع در مخزن باید نسبتاً ثابت نگه داشته شود، که ممکن است نیاز به سنسور سطح یا پر کردن دستی مداوم مخزن داشته باشد.

مایعات مناسب

این مکانیزم ایده‌آل برای مایعاتی مانند آب معدنی، نوشابه، آبمیوه‌های طبیعی و صنعتی رقیق، عرقیجات گیاهی، سرکه، جوهر، مواد شوینده رقیق و محلول‌های شیمیایی غیر خورنده و کم‌غلظت است.

پرکن پمپی (Pump Filler)

مکانیزم پرکن پمپی، گزینه‌ای منعطف‌تر و دقیق‌تر نسبت به پرکن ثقلی است و به شما امکان می‌دهد تا طیف وسیع‌تری از مایعات را با دقت و کنترل بیشتری پر کنید.

اصل کار و اجزا

یک پمپ، مایع را از مخزن اصلی (که می‌تواند در سطح پایین‌تری از نازل‌ها قرار گیرد) مکش کرده و با فشار کنترل‌شده به سمت نازل‌ها هدایت می‌کند. حجم مایع پر شده با کنترل زمان کارکرد پمپ (برای پمپ‌های معمولی) یا کنترل تعداد دور پمپ (برای پمپ‌های دنده‌ای یا پریستالتیک) تعیین می‌شود. پمپ‌های پریستالتیک که مایع را بدون تماس مستقیم با قطعات پمپ منتقل می‌کنند، گزینه‌ای عالی برای مایعات حساس یا بهداشتی هستند.

مزایا و معایب برای ساخت دستی

• مزایا:
  • انعطاف‌پذیری بالا: برای مایعات رقیق تا نیمه‌غلیظ (مانند روغن‌ها، شوینده‌ها، شامپوها، برخی سس‌ها و ژل‌ها) مناسب است.
  • کنترل حجم بهتر: با استفاده از تایمرهای دقیق یا پمپ‌های دنده‌ای/پریستالتیک، می‌توان به دقت پر کردن بالاتری دست یافت.
  • عدم نیاز به مخزن بالادست: مخزن مایع می‌تواند در هر ارتفاعی قرار گیرد و انعطاف بیشتری در طراحی می‌دهد.
  • سرعت قابل تنظیم: سرعت پر کردن را می‌توان با تغییر توان یا نوع پمپ تنظیم کرد.
• معایب:
  • پیچیدگی بیشتر: نیاز به انتخاب پمپ مناسب، موتور، درایور و سیستم کنترل الکترونیکی دارد.
  • هزینه بالاتر: پمپ و قطعات الکترونیکی مربوط به آن، هزینه اولیه بیشتری نسبت به سیستم ثقلی دارند.
  • نیاز به نگهداری پمپ: پمپ‌ها نیاز به بازرسی و نگهداری دوره‌ای دارند.
  • مستعد کف کردن: برخی پمپ‌ها ممکن است باعث کف کردن مایعات حساس شوند که نیاز به طراحی نازل‌های خاص یا کنترل سرعت دارد.

مایعات مناسب

این مکانیزم برای پر کردن روغن‌های خوراکی و صنعتی، مایعات شوینده (مانند مایع ظرفشویی و دستشویی)، شامپو، ژل‌ها، برخی نوشیدنی‌ها و حتی برخی مواد شیمیایی با ویسکوزیته متوسط مناسب است. فراز صنعت نیز در ساخت دستگاه پرکن مایعات صنعتی خود، از پمپ‌های پیشرفته و دقیق برای پاسخگویی به نیازهای متنوع صنایع بهره می‌برد.

پرکن سیلندر پیستونی (Piston Filler)

پرکن‌های سیلندر پیستونی با بالاترین دقت و برای مایعات غلیظ و چسبناک طراحی شده‌اند.

اصل کار و اجزا

این سیستم شامل یک سیلندر دقیق و یک پیستون است که حرکت رفت و برگشتی دارد. با حرکت پیستون به سمت عقب، حجم مشخصی از مایع به داخل سیلندر مکش می‌شود و با حرکت پیستون به جلو، همان حجم دقیق از مایع به درون ظرف تزریق می‌گردد.

چرا برای ساخت دستی دشوارتر است؟

ساخت یک پرکن سیلندر پیستونی به صورت دستی، چالش‌های قابل توجهی دارد:

• دقت مکانیکی بالا: برای جلوگیری از نشتی و تضمین دقت حجم، سیلندر و پیستون باید با تلورانس‌های بسیار کمی ساخته شوند که نیاز به ماشین‌کاری دقیق دارد.
• پیچیدگی مکانیزم: نیاز به مکانیزم‌های محرک (مانند سروو موتور یا سیستم پنوماتیک) برای حرکت دقیق پیستون و همچنین شیرهای چرخشی (روتاری ولو) برای کنترل مسیر مایع، پیچیدگی سیستم را افزایش می‌دهد.
• هزینه قطعات: قطعات دقیق و با کیفیت بالا برای این سیستم گران‌تر هستند.

بنابراین، برای شروع کار و ساخت یک دستگاه پرکن مایعات ساده و مقرون‌به‌صرفه، تمرکز بر روی مکانیزم‌های ثقلی یا پمپی توصیه می‌شود. این دو روش، هم سادگی ساخت را به همراه دارند و هم می‌توانند نیازهای طیف وسیعی از کسب‌وکارهای کوچک و پروژه‌های DIY را برآورده سازند.

انتخاب مکانیزم صحیح برای ساخت دستگاه پرکن مایعات، کلید موفقیت در پروژه است و باید با در نظر گرفتن ویسکوزیته مایع، دقت مورد نیاز و بودجه انجام شود؛ پرکن‌های ثقلی و پمپی گزینه‌های ایده‌آل برای شروع هستند.

فصل سوم: لیست جامع قطعات و ابزار مورد نیاز برای ساخت

پس از انتخاب مکانیزم مناسب، گام بعدی جمع‌آوری لیست جامعی از قطعات و ابزارهای مورد نیاز است. این بخش بر روی یک مدل پیشنهادی ترکیبی (پرکن پمپی یا ثقلی تک نازل) تمرکز دارد تا شما بتوانید بسته به انتخاب خود، قطعات لازم را تهیه کنید. انتخاب مواد مناسب، به ویژه برای بخش‌هایی که با مایعات در تماس هستند، از اهمیت ویژه‌ای برخوردار است تا استانداردهای بهداشتی و ایمنی رعایت شود. فراز صنعت همواره بر استفاده از قطعات با کیفیت و ایمن تأکید دارد.

قطعات اصلی

این قطعات، هسته اصلی دستگاه پرکن مایعات شما را تشکیل می‌دهند و بدون آن‌ها، دستگاه قادر به انجام وظیفه خود نخواهد بود.

1. مخزن نگهداری مایع:
   • جنس: پلی‌اتیلن فودگرید (برای مایعات خوراکی)، استیل ضدزنگ 304 یا 316 (برای مایعات خوراکی، دارویی و شیمیایی)، یا حتی ظروف پلاستیکی مقاوم و شفاف (برای مایعات غیرخوراکی و پروژه‌های آموزشی).
   • حجم: بسته به ظرفیت تولید مورد نظر شما، از 5 لیتر تا 50 لیتر یا بیشتر.
   • ویژگی: دارای درب محکم برای جلوگیری از آلودگی و یک خروجی در پایین برای اتصال به سیستم پرکن.
2. نازل(ها):
   • نوع: تک نازل برای سادگی، یا دو نازل برای افزایش ظرفیت. نازل‌ها می‌توانند ساده، ضد چکه (non-drip) یا زیرسطحی (sub-surface) باشند تا از کف کردن مایعات جلوگیری کنند.
   • جنس: استیل ضدزنگ فودگرید (304 یا 316) برای مایعات خوراکی، یا پلاستیک مقاوم (مانند PVC) برای سایر مایعات.
   • سایز: متناسب با دهانه ظروف و ویسکوزیته مایع.
3. پمپ (برای مدل پمپی):
   • پمپ دنده‌ای کوچک: برای مایعات با ویسکوزیته متوسط (روغن‌ها، شوینده‌ها). دقت دوزینگ خوبی دارد.
   • پمپ دیافراگمی (Diaphragm Pump): برای مایعات رقیق تا متوسط، اغلب ارزان‌تر و مقاوم در برابر برخی مواد شیمیایی.
   • پمپ پریستالتیک (Peristaltic Pump): بهترین گزینه برای مایعات حساس، بهداشتی یا دارای ذرات (بدون تماس مایع با قطعات پمپ). گران‌تر است اما دقت بسیار بالایی دارد.
   • پمپ سانتریفیوژ (Centrifugal Pump): فقط برای مایعات بسیار رقیق و با حجم بالا مناسب است، دقت دوزینگ پایینی دارد.
4. موتور DC/AC و درایور مناسب برای پمپ (برای مدل پمپی):
   • موتور DC: اگر از پمپ 12 یا 24 ولت DC استفاده می‌کنید، نیاز به منبع تغذیه DC و درایور مناسب (مثلاً PWM برای کنترل سرعت) دارید.
   • موتور AC: برای پمپ‌های با ولتاژ شبکه 220 ولت، نیاز به رله‌های قدرتمند برای کنترل روشن/خاموش شدن دارید.
5. لوله و اتصالات:
   • جنس: سیلیکونی فودگرید (شفاف، منعطف و مقاوم در برابر دما)، PVC فودگرید، یا استیل ضدزنگ.
   • سایز: متناسب با ورودی و خروجی پمپ و نازل‌ها.
   • اتصالات: بست‌های شلنگ، کانکتورهای فشاری (push-fit)، یا اتصالات رزوه‌ای (threaded fittings) با واشرهای آب‌بندی.
6. شیرهای کنترل (برای مدل ثقلی یا کنترل جریان پمپی):
   • شیر برقی (Solenoid Valve): برای کنترل اتوماتیک جریان مایع با سیگنال الکترونیکی.
   • شیر دستی (Ball Valve): برای کنترل دستی جریان.
   • جنس: بسته به نوع مایع، پلاستیکی یا استیل ضدزنگ.
7. شاسی و پایه:
   • جنس: پروفیل آلومینیوم (سبک و آسان برای کار)، استیل (مقاوم و بهداشتی)، چوب مقاوم (اقتصادی و مناسب برای نمونه اولیه)، یا حتی ورق‌های فلزی خم‌کاری شده.
   • طراحی: باید به گونه‌ای باشد که مخزن، پمپ، نازل و سیستم کنترل را به طور ایمن و پایدار نگه دارد. امکان تنظیم ارتفاع برای قرارگیری ظروف مختلف نیز می‌تواند مفید باشد.

قطعات الکترونیکی و کنترلی (برای نیمه‌اتوماتیک)

این قطعات، مغز متفکر دستگاه پرکن مایعات شما را تشکیل می‌دهند و امکان کنترل دقیق و نیمه‌اتوماتیک فرآیند پر کردن را فراهم می‌کنند.

1. برد کنترل:
   • آردوینو (Arduino): یک میکروکنترلر محبوب و آسان برای برنامه‌نویسی، مناسب برای کنترل زمان پمپاژ، دریافت سیگنال از سنسورها و کنترل شیرهای برقی.
   • رله تایمر (Timer Relay) ساده: برای کنترل زمان روشن/خاموش شدن پمپ یا شیر برقی. اقتصادی و ساده برای پیاده‌سازی.
   • PLC کوچک (Programmable Logic Controller): برای کاربردهای صنعتی‌تر و نیاز به منطق کنترلی پیچیده‌تر، اما نیاز به دانش برنامه‌نویسی PLC دارد.
2. سنسور سطح مایع (اختیاری):
   • نوع: سنسور شناور (float switch) برای تشخیص حداقل سطح مایع در مخزن (برای جلوگیری از کارکرد خشک پمپ) یا حداکثر سطح مایع (برای توقف پر کردن).
   • کاربرد: تضمین ایمنی و جلوگیری از آسیب به پمپ یا سرریز شدن مایع.
3. کلید روشن/خاموش و دکمه شروع:
   • کلید اصلی: برای قطع و وصل کردن کلی برق دستگاه.
   • دکمه استارت/استاپ: برای شروع و توقف هر سیکل پر کردن.
4. منبع تغذیه (آداپتور) و سیم‌کشی:
   • منبع تغذیه: متناسب با ولتاژ و جریان مورد نیاز پمپ و برد کنترل (مثلاً 12V DC یا 24V DC).
   • سیم‌کشی: استفاده از سیم‌های با مقطع مناسب برای جریان مورد نیاز، با عایق‌بندی مطمئن و استفاده از بست کابل برای نظم‌دهی و ایمنی.

ابزارآلات

برای مونتاژ و ساخت دستگاه پرکن مایعات خود، به ابزارهای پایه‌ای نیاز خواهید داشت.

• دریل (شارژی یا برقی) با مته‌های مناسب برای فلز و پلاستیک.
• اره (اره آهن‌بر برای پروفیل فلزی، اره چوب‌بر برای چوب).
• انبردست، سیم‌چین، آچار فرانسه یا مجموعه آچار.
• مولتی‌متر برای تست اتصالات الکتریکی.
• پیچ و مهره، بست کابل، واشر، نوار تفلون یا چسب آب‌بندی.
• خط‌کش، متر، ماژیک یا مداد برای علامت‌گذاری.

نکات مهم در انتخاب قطعات

هنگام تهیه قطعات برای ساخت دستگاه پرکن مایعات، رعایت نکات زیر ضروری است:

• اهمیت مواد فودگرید: اگر قصد پر کردن مواد خوراکی، آشامیدنی یا دارویی را دارید، تمامی قسمت‌هایی که با مایع در تماس هستند (مخزن، لوله‌ها، نازل، پمپ) باید از جنس فودگرید (Food-Grade) باشند تا از آلودگی محصولات جلوگیری شود. استیل 304 یا 316 و پلاستیک‌های خاص مانند پلی‌اتیلن فودگرید، گزینه‌های مناسبی هستند.
• سازگاری شیمیایی: اگر با مایعات شیمیایی کار می‌کنید، مطمئن شوید که مواد انتخابی (به خصوص لوله‌ها و پمپ) در برابر خورندگی آن مایعات مقاوم باشند.
• ایمنی الکتریکی: تمامی اتصالات الکتریکی باید به خوبی عایق‌بندی شده و سیم‌کشی‌ها مرتب و محافظت شده باشند تا از خطرات برق‌گرفتگی یا اتصال کوتاه جلوگیری شود.

مکانیزم پرکن	سادگی ساخت	هزینه تخمینی (DIY)	دقت	مایعات مناسب
ثقلی	بسیار ساده	پایین	متوسط	رقیق (آب، عرقیجات)
پمپی	متوسط	متوسط	خوب	رقیق تا نیمه‌غلیظ (روغن، شوینده)
سیلندر پیستونی	پیچیده	بالا	عالی	غلیظ (عسل، خمیر)

فصل چهارم: مراحل گام به گام ساخت دستگاه پرکن مایعات ساده

این بخش قلب راهنمای ماست و به صورت گام به گام، فرایند ساخت یک دستگاه پرکن مایعات ساده (با تمرکز بر مدل‌های پمپی یا ثقلی تک نازل) را شرح می‌دهد. دقت در انجام هر مرحله، ضامن عملکرد صحیح و ایمنی دستگاه شما خواهد بود.

مرحله 1: طراحی اولیه و جمع‌آوری قطعات

پیش از شروع هرگونه برشکاری یا مونتاژ، لازم است یک طرح شماتیک ساده از دستگاه خود تهیه کنید. این طرح می‌تواند شامل نقشه کلی قرارگیری مخزن، پمپ، نازل، شاسی و اجزای کنترلی باشد. به ابعاد ظروفی که می‌خواهید پر کنید و همچنین فضای موجود در کارگاهتان توجه کنید. یک طراحی خوب، از اتلاف وقت و مواد جلوگیری می‌کند.

در این مرحله، تمامی قطعاتی که در فصل سوم به آن‌ها اشاره شد را آماده و در دسترس قرار دهید. اطمینان حاصل کنید که تمامی اتصالات، لوله‌ها و سیم‌کشی‌ها از نظر طول و سایز مناسب پروژه شما هستند. اگر از مواد فودگرید استفاده می‌کنید، قبل از مونتاژ، آن‌ها را به دقت تمیز و ضدعفونی کنید.

مرحله 2: ساخت شاسی و نصب مخزن

شاسی، ستون فقرات دستگاه شماست. آن را بر اساس طرح اولیه‌تان، با استفاده از پروفیل‌های آلومینیوم، استیل یا چوب بسازید. مطمئن شوید که شاسی به اندازه کافی مستحکم و پایدار باشد تا وزن مخزن پر از مایع را تحمل کند.

مخزن نگهداری مایع را در مکان تعیین شده بر روی شاسی نصب کنید. اگر مدل ثقلی را انتخاب کرده‌اید، مخزن باید در ارتفاعی بالاتر از سطح قرارگیری ظروف قرار گیرد تا مایع با نیروی جاذبه جریان یابد. در مدل‌های پمپی، ارتفاع مخزن انعطاف‌پذیرتر است. از بست‌ها، پیچ و مهره‌ها و واشرهای مناسب برای محکم کردن مخزن استفاده کنید تا در حین کار دچار لرزش یا جابجایی نشود. در صورت لزوم، سوراخ‌هایی برای خروج لوله و سیم‌کشی در شاسی ایجاد کنید.

مرحله 3: نصب نازل و لوله‌کشی

برای نصب نازل، ابتدا محل دقیق آن را بر روی شاسی (بالاتر از جایی که ظروف قرار می‌گیرند) علامت‌گذاری کنید. یک سوراخ با قطر مناسب برای عبور نازل یا اتصال لوله به آن ایجاد کنید. نازل را با استفاده از بست‌ها یا پیچ و مهره‌های مناسب در جای خود محکم کنید.

اکنون نوبت به لوله‌کشی می‌رسد. یک لوله مناسب (سیلیکونی یا PVC) را از خروجی مخزن به ورودی پمپ (در مدل پمپی) یا مستقیماً به نازل (در مدل ثقلی) وصل کنید. اگر از پمپ استفاده می‌کنید، لوله دیگری را از خروجی پمپ به نازل وصل کنید. تمامی اتصالات لوله را با بست‌های شلنگ محکم کنید و از نوار تفلون یا چسب آب‌بندی مناسب (برای اتصالات رزوه‌ای) استفاده کنید تا از هرگونه نشتی جلوگیری شود. کیفیت آب‌بندی در این مرحله حیاتی است.

مرحله 4: نصب پمپ و مکانیزم محرک (برای مدل پمپی) / شیرهای کنترل (برای مدل ثقلی)

برای مدل پمپی:

پمپ را در مکانی مناسب بر روی شاسی نصب کنید. معمولاً پمپ در نزدیکی مخزن و زیر نازل‌ها قرار می‌گیرد. مطمئن شوید که پمپ به صورت ثابت و محکم نصب شده باشد تا لرزش‌های آن در حین کار به حداقل برسد. اگر پمپ شما نیاز به موتور جداگانه دارد، موتور را نیز در کنار پمپ نصب کرده و از طریق تسمه یا کوپلینگ به پمپ متصل کنید. دقت کنید که این اتصال به درستی هم‌راستا باشد.

برای مدل ثقلی:

در مدل ثقلی، نیازی به پمپ نیست، اما باید شیرهای کنترل جریان مایع را نصب کنید. این شیرها (دستی یا برقی) در ابتدای نازل یا در مسیر لوله خروجی از مخزن قرار می‌گیرند. شیرهای برقی نیاز به سیم‌کشی به برد کنترل دارند. اطمینان حاصل کنید که شیرها به راحتی قابل دسترسی و کنترل باشند و اتصالات آن‌ها کاملاً آب‌بندی شده باشند.

مرحله 5: پیاده‌سازی سیستم کنترل الکترونیکی

این مرحله شامل سیم‌کشی و برنامه‌نویسی اولیه برای کنترل دستگاه است. برای سادگی، می‌توانید از یک رله تایمر استفاده کنید:

1. اتصال پمپ/شیر برقی به تایمر/برد کنترل: سیم‌های برق پمپ (در مدل پمپی) یا شیر برقی (در مدل ثقلی) را به خروجی رله تایمر یا برد کنترل آردوینو وصل کنید.
2. نصب کلیدها: کلید اصلی روشن/خاموش و دکمه شروع/توقف را در یک پنل کنترلی مناسب روی شاسی نصب کنید و آن‌ها را به برد کنترل یا تایمر متصل کنید.
3. اتصال منبع تغذیه: منبع تغذیه مناسب (آداپتور) را به برد کنترل و پمپ (در صورت نیاز) وصل کنید.
4. برنامه‌نویسی (برای آردوینو): اگر از آردوینو استفاده می‌کنید، یک کد ساده برای کنترل زمان روشن بودن پمپ یا شیر برقی بنویسید. این کد باید با فشار دکمه شروع، پمپ را برای مدت زمان مشخصی روشن کرده و سپس خاموش کند.
5. نصب سنسور سطح (اختیاری): اگر از سنسور سطح استفاده می‌کنید، آن را در مخزن نصب کرده و سیم‌های آن را به ورودی برد کنترل متصل کنید. برنامه آردوینو می‌تواند به گونه‌ای نوشته شود که در صورت کاهش سطح مایع از حد مشخص، پمپ را متوقف کرده و یک هشدار (مثلاً با چراغ LED) نمایش دهد.

مرحله 6: مونتاژ نهایی، بررسی اتصالات و نکات ایمنی

پس از اتمام مراحل قبلی، تمامی اجزا را دوباره بررسی کنید:

• استحکام: مطمئن شوید که تمامی پیچ و مهره‌ها محکم بسته شده‌اند و هیچ یک از قطعات شل نیستند.
• عدم وجود سیم‌های لخت: تمامی سیم‌کشی‌ها باید به خوبی عایق‌بندی شده و در مسیرهای امن قرار گرفته باشند تا از تماس با قسمت‌های متحرک یا مایعات جلوگیری شود.
• آب‌بندی کامل: تمامی اتصالات لوله را برای اطمینان از عدم نشتی بازرسی کنید. در صورت نیاز، از بست‌های اضافی یا نوار تفلون بیشتر استفاده کنید.
• ایمنی الکتریکی: قبل از اتصال به برق اصلی، با استفاده از مولتی‌متر، از عدم اتصال کوتاه در سیم‌کشی‌ها اطمینان حاصل کنید.
• نظم‌دهی: سیم‌کشی‌ها و لوله‌ها را با استفاده از بست کابل مرتب کنید تا هم ظاهر بهتری داشته باشد و هم از گیر کردن یا آسیب دیدن آن‌ها جلوگیری شود.

مرحله 7: کالیبراسیون و تست اولیه

قبل از استفاده از دستگاه پرکن مایعات با محصول اصلی خود، لازم است آن را کالیبره و تست کنید.

1. پر کردن با آب: مخزن را با آب پر کنید. این کار به شما امکان می‌دهد تا بدون هدر رفتن محصول اصلی، عملکرد دستگاه را بررسی کنید.
2. تنظیم زمان پمپاژ (برای مدل پمپی) / زمان باز بودن شیر (برای مدل ثقلی):
   • یک ظرف را زیر نازل قرار دهید.
   • یک سیکل پر کردن را آغاز کنید.
   • حجم آب پر شده را با استفاده از یک پیمانه مدرج دقیق (مانند سرنگ یا استوانه مدرج) اندازه‌گیری کنید.
   • زمان پمپاژ/باز بودن شیر را در برد کنترل یا تایمر تنظیم کنید تا به حجم دقیق مورد نظر خود برسید.
   • این کار را چندین بار تکرار کنید تا از ثبات و دقت دستگاه در پر کردن حجم‌های مختلف اطمینان حاصل کنید.
3. بررسی دقت: حداقل 10 سیکل پر کردن را انجام دهید و حجم هر ظرف را اندازه‌گیری کنید. میانگین و انحراف معیار را محاسبه کنید تا از دقت و تکرارپذیری دستگاه مطمئن شوید. برای مایعات غلیظ‌تر، ممکن است به تنظیمات دقیق‌تری نیاز باشد.
4. مشاهده کف کردن: اگر مایع شما مستعد کف کردن است، در حین پر کردن، این موضوع را بررسی کنید. در صورت مشاهده کف زیاد، ممکن است نیاز به تنظیم ارتفاع نازل (پایین آوردن نازل به نزدیکی کف ظرف) یا کاهش سرعت پمپاژ باشد.

با رعایت دقیق این مراحل، شما یک دستگاه پرکن مایعات ساده و کارآمد خواهید داشت که آماده استفاده برای نیازهای کوچک و متوسط شماست. این تجربه ساخت، علاوه بر صرفه‌جویی مالی، دانش فنی ارزشمندی را به شما خواهد بخشید.

فصل پنجم: بهینه‌سازی، نگهداری و عیب‌یابی اولیه دستگاه پرکن مایعات

پس از ساخت اولیه و تست دستگاه پرکن مایعات، می‌توانید با اعمال برخی تغییرات و رعایت نکات نگهداری، عملکرد آن را بهبود بخشیده و عمر مفید دستگاه را افزایش دهید. همچنین، آشنایی با روش‌های عیب‌یابی اولیه به شما کمک می‌کند تا مشکلات رایج را به سرعت شناسایی و رفع کنید.

نکات برای افزایش دقت پرکن

دقت در پر کردن مایعات، به خصوص در صنایع غذایی و دارویی، از اهمیت بالایی برخوردار است. برای افزایش دقت دستگاه پرکن مایعات خانگی خود، می‌توانید به نکات زیر توجه کنید:

1. کالیبراسیون منظم: به صورت دوره‌ای، کالیبراسیون دستگاه را با اندازه‌گیری دقیق حجم‌های پر شده و تنظیم مجدد زمان پمپاژ یا باز بودن شیر انجام دهید.
2. استفاده از سنسورهای دقیق‌تر: در صورت امکان و بودجه، از سنسورهای جریان (Flow Sensor) یا لودسل (Load Cell) برای اندازه‌گیری دقیق‌تر حجم یا وزن مایع پر شده استفاده کنید. این سنسورها بازخورد لحظه‌ای از حجم مایع را به برد کنترل می‌دهند.
3. ثبات فشار مایع: در مدل‌های ثقلی، سعی کنید سطح مایع در مخزن را تا حد امکان ثابت نگه دارید. در مدل‌های پمپی، از پمپ‌هایی با جریان ثابت‌تر استفاده کنید و از نوسانات ولتاژ برق که می‌تواند سرعت پمپ را تغییر دهد، جلوگیری کنید.
4. دمای ثابت مایع: ویسکوزیته برخی مایعات با دما تغییر می‌کند. سعی کنید مایع را در دمای ثابت و مشخصی پر کنید تا از تغییر در سرعت جریان و حجم جلوگیری شود.

چگونه از کف کردن مایعات جلوگیری کنیم؟

کف کردن مایعات، به خصوص مایعات شوینده یا برخی نوشیدنی‌ها، می‌تواند مشکل‌ساز باشد و به هدر رفتن محصول یا بسته‌بندی نامناسب منجر شود.

1. طراحی مناسب نازل:
   • نازل زیرسطحی (Bottom-Up Filling): نازل را به گونه‌ای طراحی کنید که تا حد امکان به کف ظرف نزدیک شود و پر کردن از پایین به بالا انجام گیرد. این کار تلاطم مایع را کاهش داده و از کف کردن جلوگیری می‌کند.
   • نازل با قطر مناسب: قطر نازل نباید خیلی کوچک باشد که باعث افزایش فشار و پاشش مایع شود.
2. کنترل سرعت پمپاژ: سرعت پمپاژ را کاهش دهید تا مایع با فشار کمتری وارد ظرف شود. این کار به مایع فرصت می‌دهد تا به آرامی در ظرف جای گیرد.
3. نازل‌های ضد چکه (Anti-Drip Nozzles): استفاده از نازل‌هایی که پس از اتمام پر کردن، به طور کامل جریان را قطع می‌کنند، علاوه بر جلوگیری از نشتی، می‌تواند به کاهش کف کردن نیز کمک کند.

نگهداری و نظافت دستگاه

نگهداری صحیح، عمر مفید دستگاه پرکن مایعات شما را افزایش می‌دهد و از بروز مشکلات بهداشتی و فنی جلوگیری می‌کند.

1. شستشوی منظم: پس از هر بار استفاده، تمامی قسمت‌هایی که با مایع در تماس بوده‌اند (مخزن، لوله‌ها، پمپ، نازل) را با آب گرم و ماده شوینده مناسب (و سپس آبکشی کامل) شستشو دهید. برای مایعات خوراکی، از مواد شوینده فودگرید استفاده کنید.
2. بازرسی اتصالات: به صورت دوره‌ای، تمامی اتصالات لوله، بست‌های شلنگ و پیچ و مهره‌های شاسی را برای اطمینان از استحکام و عدم نشتی بررسی کنید.
3. بررسی پمپ (برای مدل پمپی): پمپ را از نظر وجود گرفتگی، سایش قطعات یا نشتی بررسی کنید. در صورت نیاز، قطعات فرسوده را تعویض کنید.
4. نظافت الکترونیکی: گرد و غبار را از برد کنترل و قطعات الکترونیکی با استفاده از برس یا اسپری هوای فشرده پاک کنید. از تماس رطوبت با این قسمت‌ها جلوگیری کنید.
5. روانکاری (در صورت نیاز): برخی قطعات متحرک ممکن است نیاز به روانکاری داشته باشند. از روان‌کننده‌های مناسب و فودگرید (در صورت تماس با محصول) استفاده کنید.

عیب‌یابی مشکلات رایج

برخی مشکلات ممکن است در طول کار با دستگاه پرکن مایعات شما پیش بیاید. در اینجا به راه‌حل‌های اولیه برای عیب‌یابی چند مورد رایج اشاره می‌کنیم:

1. نشتی مایع:
   • علت: اتصالات لوله‌ها شل شده‌اند، واشرها فرسوده شده‌اند، یا لوله سوراخ شده است.
   • راه‌حل: تمامی اتصالات را محکم کنید، واشرهای آسیب‌دیده را تعویض کنید، و لوله‌های سوراخ شده را عوض کنید. از نوار تفلون یا چسب آب‌بندی مجدداً استفاده کنید.
2. عدم پمپاژ مایع (در مدل پمپی):
   • علت: پمپ خراب است، موتور پمپ کار نمی‌کند، هوا وارد سیستم شده است (Air Lock)، یا مخزن خالی است.
   • راه‌حل: اتصال برق پمپ را بررسی کنید. از کارکرد موتور پمپ اطمینان حاصل کنید. مطمئن شوید که مخزن پر است. سیستم را هواگیری کنید.
3. عدم دقت در حجم پر شده:
   • علت: کالیبراسیون دستگاه نامناسب است، سطح مایع در مخزن نوسان دارد، یا ویسکوزیته مایع تغییر کرده است.
   • راه‌حل: دستگاه را مجدداً کالیبره کنید. سطح مایع در مخزن را ثابت نگه دارید. در صورت تغییر ویسکوزیته، کالیبراسیون را با مایع جدید تکرار کنید.
4. کف کردن زیاد:
   • علت: سرعت پر کردن زیاد است، نازل نامناسب است، یا مایع به شدت مستعد کف کردن است.
   • راه‌حل: سرعت پمپاژ را کاهش دهید. از نازل زیرسطحی استفاده کنید. در صورت نیاز، از مواد ضد کف (Defoamer) مناسب و مجاز استفاده کنید.

ایده‌هایی برای ارتقاء دستگاه ساخته شده

با گذشت زمان و کسب تجربه، می‌توانید دستگاه پرکن مایعات خود را ارتقاء دهید:

• افزودن نازل‌های بیشتر: برای افزایش ظرفیت تولید، می‌توانید تعداد نازل‌ها را افزایش دهید.
• اتوماسیون بیشتر: با استفاده از سنسورهای نراز ظرف (برای تشخیص حضور ظرف زیر نازل)، می‌توانید فرآیند پر کردن را کاملاً خودکار کنید.
• سیستم درب‌بند ساده: می‌توانید یک سیستم درب‌بند دستی یا نیمه‌اتوماتیک ساده را به خط تولید خود اضافه کنید.
• نمایشگر حجم/تعداد: افزودن یک نمایشگر LCD برای نشان دادن حجم پر شده یا تعداد ظروف پر شده، می‌تواند کارایی دستگاه را افزایش دهد.
• استفاده از پمپ‌های هوشمندتر: پمپ‌های با قابلیت کنترل سرعت (PWM) یا پمپ‌های پریستالتیک با کنترل دور، دقت و انعطاف‌پذیری بیشتری را ارائه می‌دهند.

با بهینه‌سازی مداوم و نگهداری دقیق، دستگاه پرکن مایعات دست‌ساز شما می‌تواند سال‌ها به شما خدمت کند و به ابزاری ارزشمند در کسب‌وکار یا پروژه تحقیقاتی‌تان تبدیل شود.

نتیجه‌گیری

ساخت دستگاه پرکن مایعات، یک پروژه فنی و کاربردی است که به شما امکان می‌دهد تا با حداقل هزینه، ابزاری کارآمد و متناسب با نیازهای خاص خود بسازید. از تعریف مبانی و انتخاب مکانیزم مناسب، تا فهرست کردن قطعات ضروری، مراحل گام به گام مونتاژ و در نهایت، بهینه‌سازی و نگهداری، تمامی جنبه‌های این فرآیند را پوشش دادیم. این دانش عملی نه تنها به شما در راه‌اندازی یا توسعه یک کسب‌وکار کوچک کمک می‌کند، بلکه مهارت‌های مهندسی و حل مسئله شما را نیز به طور چشمگیری تقویت می‌نماید.

در این مسیر، درک تفاوت‌های پرکن‌های ثقلی، پمپی و سیلندر پیستونی و انتخاب گزینه‌ای که با نوع مایع و بودجه شما همخوانی دارد، از اهمیت ویژه‌ای برخوردار است. به یاد داشته باشید که دقت، ایمنی و بهداشت در تمامی مراحل ساخت و بهره‌برداری، اولویت‌های اصلی هستند. متخصصان فراز صنعت همواره بر اهمیت طراحی دقیق و استفاده از مواد با کیفیت برای تضمین عملکرد بهینه و طول عمر دستگاه‌های صنعتی تأکید دارند، اصولی که در ساخت دستی نیز باید رعایت شوند. با این راهنمای جامع، اکنون شما ابزارهای لازم را برای شروع این پروژه هیجان‌انگیز در اختیار دارید. با اعتماد به نفس گام بردارید، ایده‌های خلاقانه خود را به واقعیت تبدیل کنید و نتایج کار خود را با افتخار مشاهده نمایید. این تجربه می‌تواند نقطه آغازی برای نوآوری‌های بزرگ‌تر در آینده شما باشد.

سوالات متداول

آیا ساخت دستگاه پرکن مایعات برای افراد مبتدی و بدون تجربه قبلی در الکترونیک یا مکانیک امکان‌پذیر است؟

بله، با دنبال کردن راهنماهای گام به گام و تمرکز بر مدل‌های ساده مانند پرکن ثقلی یا پمپی ابتدایی، افراد مبتدی نیز می‌توانند با موفقیت یک دستگاه پرکن مایعات بسازند.

حداقل هزینه تقریبی برای ساخت یک دستگاه پرکن مایعات تک‌نازل ساده با امکانات پایه چقدر است؟

هزینه می‌تواند بسیار متغیر باشد، اما برای یک مدل ثقلی بسیار ساده، ممکن است از حدود 2 تا 5 میلیون تومان شروع شود و برای مدل پمپی کمی پیشرفته‌تر به 5 تا 15 میلیون تومان برسد.

چه نوع مایعاتی را می‌توان با دستگاه پرکن مایعات خانگی ساخته شده پر کرد و آیا محدودیتی وجود دارد؟

با دستگاه ثقلی می‌توان مایعات رقیق (آب، عرقیجات) و با دستگاه پمپی مایعات رقیق تا نیمه‌غلیظ (روغن، شوینده) را پر کرد؛ مایعات بسیار غلیظ یا بسیار خورنده ممکن است محدودیت ایجاد کنند.

چگونه می‌توان دقت حجم پرکن مایعات ساخته شده را به مرور زمان افزایش داد و آن را کالیبره نگه داشت؟

با کالیبراسیون منظم، استفاده از تایمرهای دقیق‌تر، حفظ سطح ثابت مایع در مخزن و کنترل دما، می‌توان دقت دستگاه را افزایش و آن را کالیبره نگه داشت.

مدت زمان لازم برای ساخت یک دستگاه پرکن مایعات با امکانات پایه و به صورت نیمه‌اتوماتیک چقدر است؟

بسته به تجربه و سرعت عمل، این پروژه می‌تواند از چند روز تا چند هفته کاری به طول انجامد.
